CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series


MXAC Series -PDF

CATEGORY:Mobile enclosure, Round edge aluminum case, Extuded aluminum enclosure, Aluminium profile enclosure, Headphone amplifier case

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series1
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series2
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series3
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series4
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series5
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series6
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series7
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series8
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series9
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series10
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series11
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series12
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series13
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series14
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series15
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series16
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series17

COLOR TYPE

SBSilver/Black

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Black

SSSilver/Silver

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Silver

SCSilver/Cobalt

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Cobalt

SGSilver/Green

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Green

SPSilver/Purple

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Purple

SOSilver/Orange

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Orange

SRSilver/Red

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Red

BBBlack/Black

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Black

BSBlack/Silver

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Silver

BCBlack/Cobalt

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Cobalt

BGBlack/Green

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Green

BPBlack/Purple

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Purple

BOBlack/Orange

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Orange

BRBlack/Red

CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Red
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Black
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Silver
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Cobalt
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Green
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Purple
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Orange
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Silver/Red
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Black
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Silver
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Cobalt
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Green
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Purple
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Orange
CUSTOM SIZED ROUNDED EDGE ALUMINUM ENCLOSURE MXAC series:Black/Red

PRODUCT NO. / DIMENSIONS

Product No. External dimensions Internal dimensions Screw type Inventory status PDF DXF DWG
W H D w h d
MXAC48-13-〇 □P 48 13 Available 25 to 500mm by 1mm intervals 33.6 10.2 D dimension - 6mm Plus Discontinued - Sold out. PDF DXF DWG
MXAC48-13-〇 □H 48 13 Available 25 to 500mm by 1mm intervals 33.6 10.2 D dimension - 6mm Hex Discontinued - Sold out. PDF DXF DWG
MXAC41-15-〇 □P 41 15 Available 25 to 500mm by 1mm intervals 26.6 12.1 D dimension - 6mm Plus PDF DXF DWG
MXAC41-15-〇 □H 41 15 Available 25 to 500mm by 1mm intervals 26.6 12.1 D dimension - 6mm Hex PDF DXF DWG
MXAC57-18-〇 □P 57 18 Available 25 to 500mm by 1mm intervals 42.5 14.6 D dimension - 6mm Plus PDF DXF DWG
MXAC57-18-〇 □H 57 18 Available 25 to 500mm by 1mm intervals 42.5 14.6 D dimension - 6mm Hex PDF DXF DWG
MXAC70-20-〇 □P 70 20 Available 25 to 500mm by 1mm intervals 53.2 16.1 D dimension - 6mm Plus PDF DXF DWG
MXAC70-20-〇 □H 70 20 Available 25 to 500mm by 1mm intervals 53.2 16.1 D dimension - 6mm Hex PDF DXF DWG
MXAC70-35-〇 □P 70 35 Available 25 to 500mm by 1mm intervals 53.2 26 D dimension - 6mm Plus PDF DXF DWG
MXAC70-35-〇 □H 70 35 Available 25 to 500mm by 1mm intervals 53.2 26 D dimension - 6mm Hex PDF DXF DWG
MXAC82-24-〇 □P 82 24 Available 25 to 500mm by 1mm intervals 65.2 19.1 D dimension - 6mm Plus PDF DXF DWG
MXAC82-24-〇 □H 82 24 Available 25 to 500mm by 1mm intervals 65.2 19.1 D dimension - 6mm Hex PDF DXF DWG
MXAC95-40-〇 □P 95 40 Available 25 to 500mm by 1mm intervals 78.2 28.5 D dimension - 6mm Plus PDF DXF DWG
MXAC95-40-〇 □H 95 40 Available 25 to 500mm by 1mm intervals 78.2 28.5 D dimension - 6mm Hex PDF DXF DWG
MXAC100-16-〇 □P 100 16 Available 25 to 500mm by 1mm intervals 85.6 13.1 D dimension - 6mm Plus Discontinued - Sold out. PDF DXF DWG
MXAC100-16-〇 □H 100 16 Available 25 to 500mm by 1mm intervals 85.6 13.1 D dimension - 6mm Hex Discontinued - Sold out. PDF DXF DWG
MXAC110-30-〇 □P 110 30 Available 25 to 500mm by 1mm intervals 93.2 22.9 D dimension - 6mm Plus PDF DXF DWG
MXAC110-30-〇 □H 110 30 Available 25 to 500mm by 1mm intervals 93.2 22.9 D dimension - 6mm Hex PDF DXF DWG
MXAC130-35-〇 □P 130 35 Available 25 to 500mm by 1mm intervals 113.2 25 D dimension - 6mm Plus PDF DXF DWG
MXAC130-35-〇 □H 130 35 Available 25 to 500mm by 1mm intervals 113.2 25 D dimension - 6mm Hex PDF DXF DWG

OPTIONAL PARTS

1
SILICONE PROTECT BAND for MX・MXA - SIB series
DETAILS
1
ALUMINIUM ISOLATION FEET - AFM・AFS series
DETAILS
1
WALL SUSPENSION BRACKET - WM series
DETAILS
1
ADHESIVE STANDOFF - AST series
DETAILS

SIMILAR PRODUCT

1
CUSTOM SIZED ROUND EDGE ENCLOSURE MXC series
DETAILS
1
CUSTOM SIZED EXTRUDED ALUMINUM ENCLOSURE - EXS series
DETAILS
1
HIGH-END DESIGN ALUMINUM CASE - HD series
DETAILS
1
ALUMINIUM ENCLOSURE with SILICONE BAND - MXB series
DETAILS
1
CUSTOM SIZED FLANGED NETWORK ENCLOSURE - MXFC series
DETAILS
1
CUSTOM SIZED ENCLOSURE with CORNER GUARD - EXPS series
DETAILS
1
ADHESIVE STANDOFF - AST series
DETAILS

CUSTOMIZATION VIDEO / PRODUCT INTRODUCTION VIDEO

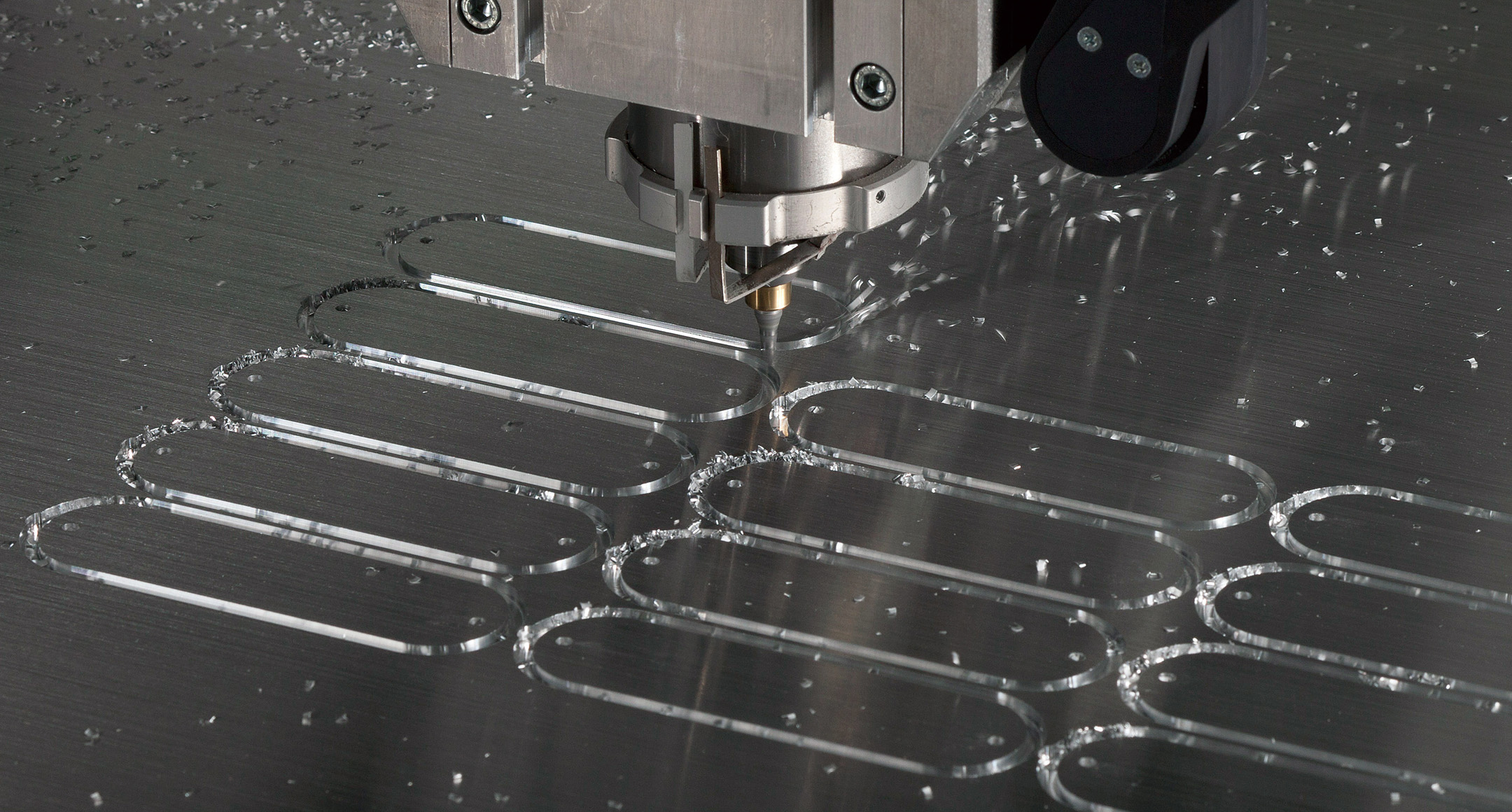

High speed CNC milling
